电机和相位旋转测试仪560400

  电机和相位旋转测试仪560400产品介绍

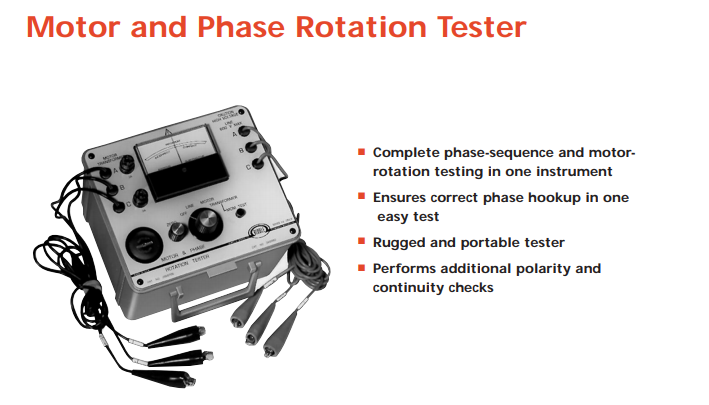

完整地相序和电机旋转方向测试

  于一个简单的测试，确保正确的相位联播

  坚固便携的仪器

  进行额外的极性和连续性测试

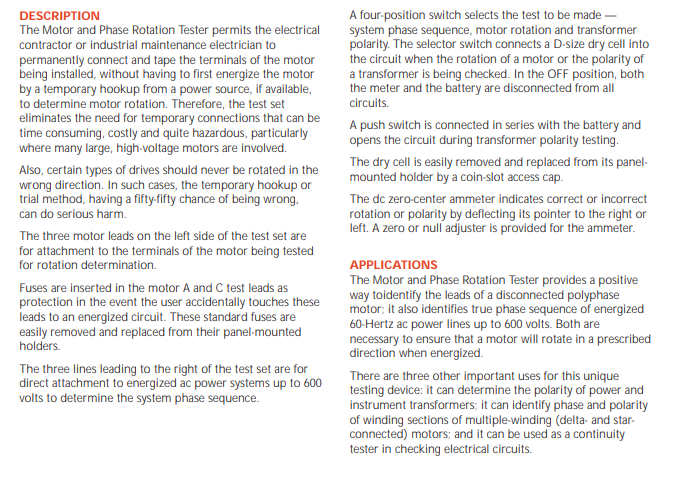

电机和相序旋转测试仪使电气承包商和维护电工标注电机的相序，而不需要先给电机通电来确定电机旋转方向。因此，测试仪免除了临时接线的需要，节省了时间和成本，确保了尤其是高电压大型电机相序的确定实验的安全。

并且有些种类的驱动电机不能按错误的方向旋转。在这种情况下，临时接线或者尝试法接线有50%的概率会接反，导致严重的后果。

测试仪左边的三条电机导线应接在被测电机的终端，从而测试旋转方向。

在电机A相和C相的测试导线上都有熔丝，在用户意外地触摸这些带电导线时提供保护。这些标准熔丝可从面板上的安装处简单地拆除和更换。

测试仪的三条测试导线可以直接接触最高600V交流电压的电力系统，从而决定系统的相序。一个四种位置的开关可选择需要进行的测试 —— 系统相序、电机旋转极性以及变压器极性。选择开关会在测试电机或变压器的极性时，将一个D号干电池插入电路。在OFF位置时，表计和电池会与所有回路断开。在测试变压器极性时，一个推开关与电池串联，从而断开电路。

安装在面板固定装置内的干电池可使用简单地拆除和更换。直流中心为零的电流表会通过指针的向左或向右，指示旋转或极性正确与否。一个调零装置会与电流表一起提供。
