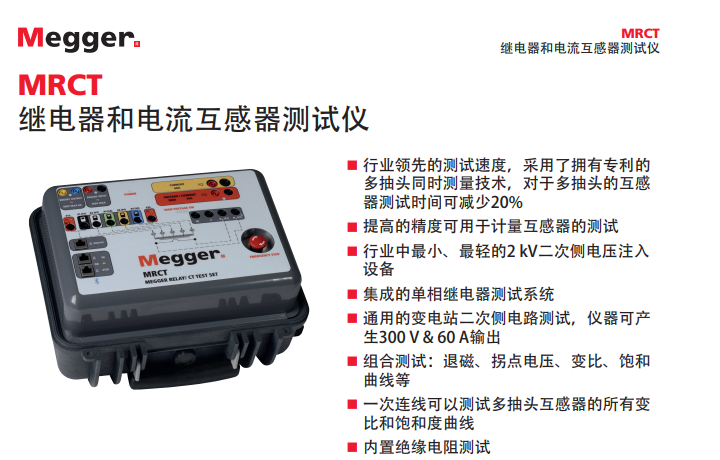

继电器和电流互感器测试仪MRCT

 继电器和电流互感器测试仪MRCT产品介绍

行业领先的测试速度，采用了拥有专利的多抽头同时测量技术，对于多抽头的互感器测试时间可减少20%

  提高的精度可用于计量互感器的测试

  行业中最小、最轻的2kV二次侧电压注入设备

  集成的单相继电器测试系统

  通用的变电站二次侧电路测试，仪器可产生300 V下60 A信号

   组合测试：退磁、拐点电压、变比、饱和曲线等

  一次连线可以测试多抽头互感器的所有变比和饱和度曲线

  内置绝缘电阻测试

Megger MRCT 测试设备是一个重量轻且坚固耐用的便携设备，用于自动或手动对电流互感器进行饱和度、变比、极性、绕组阻抗、去磁和绝缘测试。MRCT提供了微机控制的可变的电压和电流输出，以及对单变比和多变比CT的精密的自动测量， 以节省时间和提高生产率。MRCT可直接连接到多变比CT上的所有抽头执行所有测试--饱和度、变比和极性--只需推动按键即可完成，无需改变连接。

MRCT可以通过智能触屏界面(STVI)控制器进行控制，STVI控制器是全彩、高分辨率TFT LCD触摸屏进行控制，用户可以快速方便地使用手动测试屏进行手动或自动测试，同样也可以使用预置测试程序。大型彩色显示使用户在进行测试时方便地读取相关数据，并使用户能够看清电流互感器的饱和特性。该设备还可以通过笔记本电脑上的PowerDB软件进行控制，无需STVI控制器。

可在安装电流互感器的设备上对互感器进行测试，如安装互感器的变压器、油断路器或开关设备。在测试前有必须使设备与电力系统完全隔离。

饱和度测试

只需按一下按钮，MRCT 即会执行电流互感器饱和度测试并计算额定拐点。饱和度测试可在频率为 50 Hz 或 60 Hz 且电压高达 2,000 V 的情况下执行，符合 IEC 法规的要求。

MRCT 会根据 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 标准计算两种标准电流互感器以及专用电流互感器（例如 PX、TPS、TPX、TPY 和 TPZ）的额定拐点。执行饱和度测试时，MCRT 会在 STVI 显示屏中绘制出电流互感器饱和度曲线，并会根据所需的 IEEE 或 IEC 标准向用户提供额定拐点。很多变电站的电流互感器都包含多变比二次绕组；因此，MRCT 能够绘制并同时显示多达 10 个电流互感器饱和度曲线。

变比测试和极性测试

MRCT 可用于执行变比测试。MRCT 用于执行变比测试的方法是，将施加到二次绕组的电压与一次绕组上产生的电压作比较。例如，如果对二次绕组施加 1 V/匝的电压，一次绕组上的电压将是 1 V。更具体来说，如果 120 V 电压施加到 600:5 电流互感器（变比为 120:1）的二次绕组，一次绕组上将会产生 1 V 电压。

绕组电阻测试

通过注入测试电压测量电流互感器绕组电阻，目的是测量直流电流和计算温度补偿电阻。

退磁

正常工作条件和典型的绕组电阻测量可能会导致电流互感器磁化。MRCT 可以使被测电流互感器自动退磁。这种自动退磁程序很有用，可确保电流互感器饱和度测试得出正确的结果。ANSI C57.13.1 标准建议，在进行测试之前应进行退磁。

电流互感器负载

MRCT 测量相连电流互感器负载的方法是，将二次电流直接注入到不与电流互感器相连的负载。MRCT 会以 VA 和功率因数中相连负载的量级和角度测量二次电压。

绝缘电阻测试

为确保电流互感器的二次线路做好绝缘，MRCT 系统内置了 500 V/1,000 V 绝缘电阻测试系统。这种测试可确保电流互感器的二次绕组和二次线路按照 ANSI C57.13.1 标准做好绝缘。

MRCT 还会自动切换测试导线，以执行所有必要的绝缘测试，其中包括 H-L、H-G 和 L-G 测试。

注意：应先断开所有电负载，再执行测试。

数据存储和打印

MRCT 测试系统不仅可以准确、自动地测试电流互感器，还可以将测试结果按目录分类并存储在 STVI 中，以便日后供软件检索。按目录分类的所有测试结果都可上传到 Megger 的 PowerDB™ Lite，以便在计算机或 STVI 上生成报告或绘制饱和度曲线。PowerDB Lite 还可与 MRCT 配合使用，且无需操作员干预，这样便组成了一个完全由计算机控制的自动测试系统。

可升级性

MRCT 可升级测试功能。MRCT 系统具有各种配置和配件，可根据新的测试需求进行升级。
